ВИНТОВЫЕ НАСОСЫ ДЛЯ ДОБЫЧИ
- ДОБЫЧА ТЯЖЕЛОЙ НЕФТИ
- ПОДАЧА ДО 1000 М3/СУТКИ
- ПОДЪЕМ ДО 1500 МеТРОВ
- НИЗКАЯ СЕБЕСТОИМОСТЬ
Основные модели винтовых шнековых насосов BATURIN ®
Способность винтовых шнековых насосов эффективно работать со свехвязкими, загрязненными и мультифазными средами определило их применение в различных технологических процессах; ниже представлены основные модели и компоновки:
| Модель | Добыча при 100 об/мин | Подъем (макс.) | Диаметр ротора | Шаг Ротора | Длина ротора | Соединение ротора | Диаметр статора | Длина статора | Соединение статора | |
| м3/сут | м | мм | кол-во | мм | дюймы | мм | мм | дюймы | ||
| BDP50-20 | 7 | 900 | 42 | 20 | 3500 | 7/8" | 73 | 2850 | 2 7/8" NU | |
| BDP50-27 | 7 | 1200 | 42 | 27 | 4180 | 7/8" | 73 | 3480 | 2 7/8" NU | |
| BDP50-33 | 7 | 1500 | 42 | 33 | 4900 | 7/8" | 73 | 4200 | 2 7/8" NU | |
| BDP50-40 | 7 | 1800 | 42 | 40 | 5740 | 7/8" | 73 | 5040 | 2 7/8" NU | |
| BDP50-46 | 7 | 2200 | 42 | 46 | 6500 | 7/8" | 73 | 5800 | 2 7/8" NU | |
| BDP60-26 | 9 | 1200 | 42 | 26 | 4010 | 7/8" | 73 | 3410 | 2 7/8" NU | |
| BDP60-33 | 9 | 1500 | 42 | 33 | 5250 | 7/8" | 73 | 4550 | 2 7/8" NU | |
| BDP60-42 | 9 | 1900 | 42 | 42 | 6500 | 7/8" | 73 | 5800 | 2 7/8" NU | |
| BDP75-14 | 11 | 700 | 42 | 14 | 2600 | 7/8" | 73 | 1900 | 2 7/8" NU | |
| BDP75-30 | 11 | 1500 | 42 | 30 | 4500 | 7/8" | 73 | 3900 | 2 7/8" NU | |
| BDP75-46 | 11 | 2100 | 42 | 46 | 6500 | 7/8" | 78 | 5800 | 2 7/8" EU | |
МУЛЬТИФАЗНЫЕ ВИНТОВЫЕ НАСОСЫ
- ПОДАЧА НЕФТи С ПРИМЕСЯМИ
- НЕФТЬ С ГАЗОМ
- НЕФТЬ С ПЕСКОМ
- ПОДАЧА ДО 500 М3/ЧАС
ШЛАМОВЫЕ ВИНТОВЫЕ НАСОСЫ
- ДЛЯ ШЛАМОВЫХ ВОД С ПОРОДОЙ
- ОБЕЗВОЖИВАНИЕ ШАХТ
- ДЛЯ ОЧИСТНЫХ СООРУЖЕНИЙ
- АКТИВНЫЙ ИЛ И ОСАДКИ
БУРОВЫЕ ВИНТОВЫЕ НАСОСЫ
- ПОДАЧА БУРОВОГО РАСТВОРА
- РАСТВОР С ПОРОДОЙ
- РЕГУЛИРОВКА ПОДАЧИ
- УСТОЙЧИВОЕ ДАВЛЕНИЕ
ДОЗИРОВОЧНЫЕ НАСОСЫ
- ТОЧНОЕ ДОЗИРОВАНИЕ СРЕД
- ХИМИЧЕСКОЕ ИСПОЛНЕНИЕ
- АВТОМАТИЗАЦИЯ
- ВЯЗКОСТЬ ДО 200,000 CP
ПИЩЕВЫЕ ВИНТОВЫЕ НАСОСЫ
- ГИГИЕНИЧЕСКОЕ ИСПОЛНЕНИЕ
- ВЯЗКИЕ ПИЩЕВЫЕ СРЕДЫ
- ОБОГРЕВ/ОХЛАЖДЕНИЕ КАМЕРЫ
- ДОЗИРОВАНИЕ
БОЧКОВЫЕ ВИНТОВЫЕ НАСОСЫ
- РАЗГРУЗКА СТАНДАРТНОЙ ТАРЫ
- ВЯЗКИЕ ЛИПКИЕ СРЕДЫ
- СРЕДЫ С ОСАДКОМ
- ДОЗИРОВАНИЕ В ТАРУ
РОТОРЫ, СТАТОРЫ, ЗАПЧАСТИ
- 100% АНАЛОГИ NETZSCH ®
- 100% АНАЛОГИ SEEPEX ®
- 100% АНАЛОГИ PCM ®
- 100% АНАЛОГИ MONO ®
МЕХНИЧЕСКИЕ УПЛОТНЕНИЯ
- ДЛЯ ЛЮБОГО ОБОРУДОВАНИЯ
- ДИАМЕТР ДО 500 ММ
- ТЕМПЕРАТУРА ДО 450'С
- СКОЛЬЖЕНИЕ ДО 100 М/С
Что такое винтовой шнековый насоc?
Винтовой шнековый насос - это гидравлическая машина объёмного роторного-вращательного типа, рабочим органом которой является винтовая шнековая пара, состоящая из: ротора (N-заходной внешней металлической спирали) и статора (N+1-заходной внутренней резиновой спирали). По линии смыкания ротора и статора возникают герметично замкнутые полости, которые при вращении ротора продвигаются в сторону нагнетания, создавая давление. Шнековый насос, героторный насос, эксцентриковый насос, одновинтовой насос - это альтернативные названия винтового насоса.
Детальная конструкция винтового шнекового насоса BATURIN ®

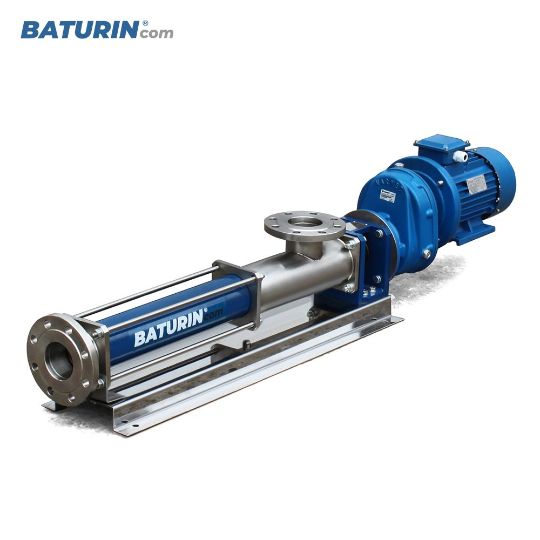

Ниже представлена конструкция горизонтального насоса BATURIN ®. Не смотря на различные компоновки агрегатов (горизонтальные, вертикальные, дозировочные и пр.), принципиальная схема практически всегда остается неизменной:
1. Насосная часть (непосредственно выполняет функцию напорной подачи)
2. Камера насоса (обеспечивает герметичную подачу рабочей жидкости к насосной части)
3. Трансмиссия (передает крутящий момент к ротору насоса)
4. Привод (создает необходимый крутящий момент)
НАСОСНАЯ ЧАСТЬ
1999 - Ротор
3005 - Статор
3010 - Шпилька
3020 - Гайка
3070 - Шайба
2035 - Опорная стойка
2005 - Выходной патрубок
2025 - Гайка
КАМЕРА НАСОСА
2010 - Камера насоса
2015 - Сливная пробка
8010 - Уплотнительное кольцо
7005 - Крышка уплотнения
8015 - Уплотниельное кольцо
7010 - Уплотнение вала
2020 - Крепежная шпилька
ТРАНСМИССИЯ
5075 - Палец шарнира
8060 - Уплотнительное кольцо
5115 - Защитный рукав
5065 - Стопорное кольцо
8235 - Защитный чехол
5425 - Хомут
1998 - Тяга шарнира
1050 - Переходный вал
1030 - Стопорный палец
1035 - Отбойное кольцо
ПРИВОД НАСОСА
9500 - Привод насоса
0085 - Переходная стойка
0560 - Защитная пластина
Преимущества винтовых шнековых насосов BATURIN ®
Открытие принципа работы винтовых шнековых насосов определило их уникальные возможности по сравнению иными типами насосного оборудования и открыло перспективу работы со средами, эффективная напорная подача которых, считалась невозможной.
Применение винтовых шнековых насосов BATURIN ®
BATURIN®’s extensive experience enables the company to deliver advanced pumping solutions for any industry or application, particularly in operating conditions where conventional pump technologies are unable to meet performance requirements
Часто задаваемые вопросы о винтовых шнековых насосах
Компания BATURIN ® имеет более чем 30-летний опыт разработки и внедрения винтовых шнековых насосов по всему миру. За это время наработана уникальная база знаний и успешных практических решений.
Что такое винтовой шнековый насос?
Винтовой шнековый насос - это гидравлическая машина объёмного роторного-вращательного типа, рабочим органом которой является винтовая шнековая пара, состоящая из: ротора (N-заходной внешней металлической спирали) и статора (N+1-заходной внутренней резиновой спирали). По линии смыкания ротора и статора возникают герметично замкнутые полости, которые при вращении ротора продвигаются в сторону нагнетания, создавая давление. При этом, количество шагов рабочей винтовой пары определяет потенциальное давление, которое винтовой насос может развить, а объем замкнутых полостей и скорость вращение ротора определяет его производительность.Шнековый насос, героторный насос, эксцентриковый насос, одновинтовой насос - это альтернативные названия винтового насоса.
Какие среды может перекачивать винтовой шнековый насос?
Винтовой шнековый насос способен перекачивать чрезвычайно широкий спектр сред благодаря своему объёмному принципу работы, включая как низковязкие, так и высоковязкие жидкости - от воды и лёгких нефтепродуктов до тяжёлой нефти, битума и густых пастообразных масс. Он эффективно работает с многофазными смесями, содержащими газ и жидкость одновременно, а также с абразивными средами, в которых присутствуют песок, шлам или другие твёрдые частицы. Такие насосы широко применяются для перекачки осадков сточных вод, активного ила, буровых растворов, химических реагентов, пищевых продуктов (например, сиропов, масел, соусов), а также различных эмульсий и суспензий. Благодаря мягкому, низкосдвиговому воздействию они подходят для чувствительных сред, структура которых должна сохраняться при транспортировке, а способность работать с неоднородными и переменными по составу потоками делает их универсальным решением для самых сложных технологических задач.
В чём главное преимущество винтовых шнековых насосов?
Главное преимущество винтовых шнековых насосов заключается в их способности эффективно и стабильно перекачивать широкий спектр сложных сред - от низковязких до крайне вязких, включая жидкости с высоким содержанием газа, твердых частиц и волокнистых включений - при этом обеспечивая практически непульсирующий, равномерный поток независимо от давления в системе. Благодаря принципу работы с герметично замкнутыми полостями, такие насосы сохраняют высокую точность дозирования и бережно транспортируют чувствительные к сдвигу среды (например, флокулы или эмульсии), не разрушая их структуру. Они обладают самовсасывающей способностью, устойчивы к изменениям условий эксплуатации и могут развивать высокое давление при относительно низких скоростях вращения, что снижает износ и повышает надежность. В совокупности это делает винтовые насосы универсальным и технологически эффективным решением там, где другие типы насосов либо теряют производительность, либо не справляются с задачей.
Может ли винтовой шнековый насос работать «всухую»?
Винтовой шнековый насос допускает кратковременный сухой ход, однако данный тип насосов не предназначен для продолжительной работы «всухую», поскольку его ключевой элемент, статор из эластомера, требует постоянной смазки и охлаждения перекачиваемой жидкостью. При отсутствии жидкости между ротором и статором возникает интенсивное трение, что приводит к быстрому перегреву, деформации и разрушению статора, а также к ускоренному износу ротора и уплотнений. Поэтому для надежной эксплуатации обязательно предусматриваются системы защиты, такие как датчики сухого хода, контроль давления или уровня, а также автоматическое отключение привода. В отдельных случаях применяются специальные исполнения с улучшенными материалами или внешней подачей смазки, однако полностью безопасная длительная работа без жидкости для таких насосов не предусмотрена.
Какое давление может создавать винтовой шнековый насос насос?
Винтовой шнековый насос способен создавать высокое давление благодаря своему объёмному принципу работы, при котором жидкость перемещается в герметично замкнутых полостях от всасывания к нагнетанию. Величина давления напрямую зависит от конструкции насоса, в частности от количества ступеней рабочей пары: каждая ступень обычно обеспечивает прирост порядка 4–6 бар. В стандартных промышленных исполнениях такие насосы развивают давление до 24–48 бар, а в специальных конфигурациях для добычи нефти и для гидроразрыва пласта до 150-200 бар, при этом важно учитывать, что давление практически не зависит от вязкости перекачиваемой среды, а определяется сопротивлением системы (длина трубопровода, высота подъёма, арматура и т.д.).
Как регулируется производительность винтового шнекового насоса?
Производительность винтового шнекового насоса регулируется, прежде всего, изменением скорости вращения ротора, поскольку подача у таких насосов практически линейно зависит от оборотов: чем выше скорость, тем больше объем перекачиваемой жидкости. На практике это реализуется с помощью частотного преобразователя для электропривода, мотор-вариатором, либо регулированием подачи воздуха/гидравлики для соответствующих типов приводов, что позволяет точно и плавно настраивать расход без потери эффективности. Дополнительно на производительность могут влиять конструктивные параметры насоса: шаг ротора, диаметр и количество ступеней, однако это уже определяется на этапе подбора оборудования. В отличие от центробежных насосов, дросселирование потока задвижками здесь применяется ограниченно, так как это приводит к росту давления и дополнительной нагрузке на винтовую пару без значительного изменения подачи, поэтому основной и наиболее эффективный способ регулирования - именно управление скоростью вращения ротора.
Какие основные изнашиваемые части винтового шнекового насоса?
Основными изнашиваемыми частями винтового шнекового насоса являются статор, ротор и элементы уплотнения, при этом наибольшей нагрузке подвергается именно статор, выполненный из эластомера, поскольку он постоянно контактирует с вращающимся металлическим ротором и испытывает как механическое трение, так и воздействие температуры, химии и абразивных частиц; его износ проявляется в потере герметичности полостей и снижении давления и производительности. Ротор, как правило изготовленный из закалённой стали или покрытый износостойкими материалами (например, хромом), также подвержен абразивному износу, особенно при перекачке сред с песком или твердыми включениями. Дополнительно изнашиваются торцевые или сальниковые уплотнения, защищающие привод от утечек, а также шарнирные соединения, передающие крутящий момент и работающие в условиях переменных нагрузок. В совокупности срок службы этих элементов напрямую зависит от правильного подбора материалов, режима работы, наличия сухого хода и характеристик перекачиваемой среды.
Может ли винтовой шнековый насос перекачивать жидкости с песком?
Да, винтовой шнековый насос способен перекачивать жидкости с содержанием песка и других абразивных частиц, что является одним из его ключевых преимуществ по сравнению со многими другими типами насосов. Благодаря объёмному принципу действия и низкой скорости потока внутри насоса абразивные частицы транспортируются относительно бережно, без интенсивного разрушения структуры среды, но при этом они воздействуют на поверхность ротора и, особенно, на эластомерный статор, вызывая постепенное истирание и снижение герметичности. Для эффективной и долговечной работы в таких условиях важно правильно подбирать материалы (например, износостойкие покрытия ротора и специальные составы эластомеров статора), оптимальную скорость вращения и конфигурацию насоса, а также учитывать концентрацию и размер частиц. В некоторых случаях дополнительно применяются системы защиты или предварительная фильтрация, однако даже без них винтовые насосы остаются одним из наиболее устойчивых решений для перекачки абразивных сред.
В каких отраслях применяются винтовые шнековые насосы?
Винтовые шнековые насосы широко применяются в самых разных отраслях благодаря своей универсальности и способности эффективно работать со сложными средами: в нефтегазовой промышленности они используются для добычи, транспортировки нефти, перекачки пластовой жидкости, буровых растворов и нефтешламов; в коммунальном хозяйстве и на очистных сооружениях - для перекачки осадков, активного ила и сточных вод; в химической и нефтехимической отрасли - для дозирования и транспортировки агрессивных, вязких и многокомпонентных жидкостей; в пищевой промышленности - для бережной перекачки продуктов, таких как сиропы, соусы, масла и пасты без разрушения их структуры; в горнодобывающей отрасли - для работы с пульпами, шламами и абразивными смесями; а также в энергетике, целлюлозно-бумажной промышленности, судостроении и фармацевтике, где требуется стабильная подача, высокая точность дозирования и надежная работа в условиях переменных параметров среды.
В чём отличие винтового шнекового насоса от центробежного насоса?
Основное отличие винтового шнекового насоса от центробежного заключается в принципе работы и характере перекачиваемого потока: винтовой насос является объёмным и перемещает жидкость в герметично замкнутых полостях за счёт вращения ротора внутри статора, обеспечивая практически постоянный, непульсирующий расход, который слабо зависит от давления в системе и отлично подходит для вязких, абразивных и мультифазных сред, тогда как центробежный насос относится к динамическим и передаёт энергию жидкости за счёт вращения рабочего колеса, создавая поток за счёт центробежной силы, при этом его производительность сильно зависит от напора и свойств жидкости, и он наиболее эффективен для чистых, маловязких сред. Винтовые насосы способны развивать высокое давление при низких скоростях, обладают самовсасыванием и бережно перекачивают чувствительные среды, тогда как центобежные насосы теряют эффективность при увеличении вязкости и наличии газа или твердых включений.
Примеры реализованных проектов на базе винтовых шнековых насосов BATURIN ®
BATURIN ® ежегодно успешно реализует более 1,000 индивидуальных проектов на базе винтовых шнековых насосов, обладая производственной мощностью до 5,000 насосов и более 30,000 запасных частей в год.
ВИНТОВЫЕ ШНЕКОВЫЕ НАСОСЫ ДЛЯ НЕФТЕШЛАМА
- Brand - BATURIN ®
- Model -BN105S02HYXN
- Pump Type - Horizontal
- Material – Hard Steel
- Stator Material - NBR
- Differential Pressure - 175 psi / 1.2 MPa
- Flow Rate - 265 gpm / 60 m3/h
- Rotor Speed - 281 rpm
- Drive Shaft Sealing - Single Mechanical Seal
- Drive - Electric Gear-Motor 60 HP / 45 kW
- Explosion-proof option (1EXD II BT4)
ВИНТОВОЙ ШНЕКОВЫЙ НАСОС ДЛЯ ОЧИСТНЫХ СООРУЖЕНИЙ
- Brand - BATURIN ®
- Pump type - Horizontal
- Material - AISI 316
- Stator Material - NBR
- Differential pressure - 87 psi / 0.6 MPa
- Capacity - 11 GPM / 2.5 m3/h
- Rotor speed - 358 rpm
- Drive Shaft Sealing - Single Mechanical
- Drive - Gear-Motor 2.2 kW,explosion-proof (1EXD II BT4)
- Additional open hopper & feeder
- Dry run protection system
ПОЛУ-ПОГРУЖНОЙ НАСОС ДЛЯ НЕФТИ С ОСАДКОМ
Brand - BATURIN ®
Pump type - Vertical
Material – AISI 304
Differential Pressure - 58 psi / 0.4 MPa
Capacity - 44 GPM / 10 m3/h
Rotor speed - 295 rpm
Drive Shaft Sealing - Single Mechanical
Drive - Gear-Motor 4 kW, 380V, IP55
Pump type - Vertical
Material – AISI 304
Differential Pressure - 58 psi / 0.4 MPa
Capacity - 44 GPM / 10 m3/h
Rotor speed - 295 rpm
Drive Shaft Sealing - Single Mechanical
Drive - Gear-Motor 4 kW, 380V, IP55
РОТОР И СТАТОР ДЛЯ МУЛЬТИФАЗНОГО ВИНТОВОГО НАСОСА
- Brand - BATURIN ®
- Stator B.1400.W2 - elastomer NBR
- Rotor B.1400.W2 - AISI 304
- Maximum outlet pressure - 174 psi / 1.2 MPa
- Capacity - 1000 GPM / 240 m3/h
МОБИЛЬНАЯ УСТАНОВКА ДЛЯ РАЗГРУЗКИ КОНТЕЙНЕРОВ
- Brand - BATURIN ®
- Pump Type - Horizontal
- Material – AISI 304
- Differential Pressure - 87 psi / 0.6 MPa
- Capacity - 13 GPM / 3 m3/h
- Rotor Speed - 495 rpm
- Drive Shaft Sealing - Single Mechanical
- Motor specifications - Gear-Motor 2.2kW, 380V, IP55
- Additional options - Mobile Frame
ДОЗИРОВОЧНЫЙ ВИНТОВОЙ НАСОС ДЛЯ ФЛОКУЛЯНТА
- Brand - BATURIN ®
- Pump Type - Horizontal
- Material - AISI 316
- Stator - NBR
- Rotor Speed - 167 - 1000 rpm
- Differential Pressure - 87 psi / 0.6 MPa
- Capacity - 0.1 - 0.7 GPM / 20-150 l/h
- Drive Shaft Sealing - Single Mechanical
- Inlet - 1/2"
- Outlet - 1/2"
- Drive - Motor-Variator 0.55 kW
Компания BATURIN ®
BATURIN ® является одним из крупнейших мировых производителей и поставщиков винтовых шнековых насосов с более чем 30-летним опытом работы в отрасли.
История компании
Компания BATURIN® была основана в 2008 году в Восточной Европе и изначально функционировала как научно-исследовательская лаборатория, сосредоточенная на изучении возможностей использования винтовых насосов в аэрокосмической отрасли, в частности для высокоточной подачи вязких и агрессивных компонентов топлива.
В 2015 году штаб-квартира BATURIN® была перенесена в США, что ознаменовало переход компании от исследовательской деятельности к промышленному производству и масштабированию бизнеса. Расширив сферу деятельности за пределы аэрокосмической отрасли, компания BATURIN® заняла прочные позиции в качестве производителя винтовых шнековых насосов и комплектующих для нефтегазовой, горнодобывающей и химической промышленности.
В 2024 году, в связи со значительным раширением инвестиционных проектов в сфере добычи и энергетики, компания BATURIN® открыла свое представительство в Республике Казахстан.
Производственные возможности
Основные производственные мощности BATURIN® расположены в Европе и Азии, что является стратегическим решением, обеспечивающим компании высокую эффективность и гибкость как в производстве, так и в глобальных поставках продукции. Соответствуя самым высоким требованиям рынка, BATURIN®, в первую очередь, опирается на развитую технологическую базу и команду высококвалифицированных специалистов:
5,000+ м2производственных площадей
300+м2 лабораторий
1,000+ м2 офисных помещений
100+сотрудников
10+сертифицированных инженеров
5,000+ м2производственных площадей
300+м2 лабораторий
1,000+ м2 офисных помещений
100+сотрудников
10+сертифицированных инженеров
Годовой выпуск продукции:
5,000+винтовых шнековых насосов
30,000+статоров различных типов
30,000+роторов различных типов
Поставка и сервис
Географическое преимущество позволяет BATURIN® эффективно обслуживать клиентов по всему миру, обеспечивая бесперебойные производственные процессы и оперативную доставку продукции в различные регионы.
Кроме того, BATURIN® располагает широкой сетью филиалов и представительств, охватывающей Европу, Азию, Африку, Северную и Южную Америку. Такое масштабное присутствие позволяет компании обеспечивать клиентам высокий уровень поддержки, удовлетворяя их потребности как на локальном, так и на глобальном уровне.
Кроме того, BATURIN® располагает широкой сетью филиалов и представительств, охватывающей Европу, Азию, Африку, Северную и Южную Америку. Такое масштабное присутствие позволяет компании обеспечивать клиентам высокий уровень поддержки, удовлетворяя их потребности как на локальном, так и на глобальном уровне.
